液芯光纤(光导)

液芯光纤(光导)


 液芯光纤(光导)

液芯光纤是一种新型结构的光传输元件,它采用液体材料作为芯料、

聚合物材料作为皮层管,具有大芯径,大数值孔径、光谱传输范围广

传光效率高等特点,尤其是在紫外光波段比普通的石英传光束具有优

的传光效率,特别适用于紫外固化、荧光检测、刑侦取证、科学研究等。

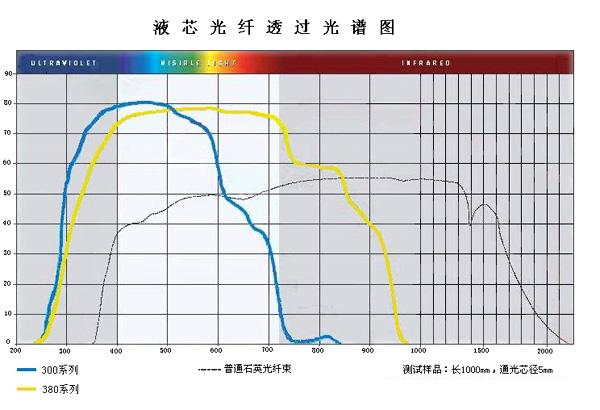

根据芯料的不同,液芯光纤可分为300380系列,GX360系列的有效

传光范围为300 nm~600nmGX380系列的有效传光范围为300 nm~800nm



技术参数:

通光直径   ( d0)(mm)

3

5

8

10

小弯曲半径   (mm)

40

60

100

150



φ3/1-1

φ3/1-2

φ3/1-3

φ5/1-1

φ5/1-2

φ8/1-1

φ10/1-1

数值孔径  (NA)

≥0.5  2α≥60°

透过率   %

≥80%λ=365nmL=1000mm

使用温度

-1040

端面使用温度

250



按客户要求定做



液芯光纤出光端标准金属接头尺寸,特殊规格可按客户要求定做:

d0
(mm)

d1
(mm)

d2
(mm)

d3
(mm)

L1
(mm)

L2
(mm)

3

5

9

6

20

25

5

7

10

9

20

25

8

12

18

14

20

40

10

14

20

16

20

40

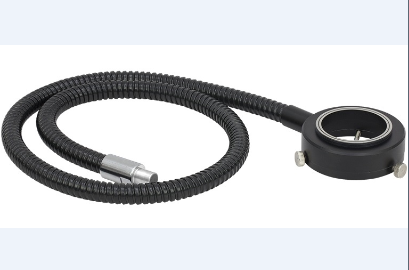

显微镜环形光纤:

应用于显微镜、CCD等辅助照明,具有发光均匀、360度无阴影等特点。

内孔大小以及长度等可以根据要求来定制。主要应用在显微镜、CCD

机器视觉等辅助性照明,特点是发光均匀,360度无阴影照明。
