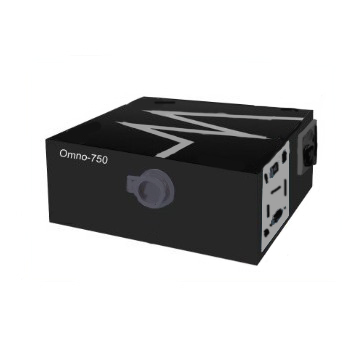

焦距750光谱仪/单色仪

焦距750光谱仪/单色仪


特点:

非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计,有效抑制杂散光
可根据具体需求灵活配置多块光栅
RS232
接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
入光口可与我公司各种光源配套使用,可配光纤接口
可连接我公司任意一款单点探测器和其它附件,还可以连接线阵、面阵探测器做摄谱仪使用,其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
精密蜗轮蜗杆传动,准确度和重复性高,噪声低,使用寿命长
狭缝设计独特,刃口自动保护,宽度调节对称性,好使用寿命长
配有充氮气专用口,便于在紫外和近红外有大气吸收谱的波段范围内使用
选材精细,工艺规范,制作精良,具有良好的性能指标和批量一致性
光学室和机械传动室严格分开,避免后者产生杂散光及润滑油微量挥发对光学件的污染



型号划分:





Omno751

出、入口垂直分布单色仪,出口安装狭缝

Omno752

出、入口平行分布单色仪,出口安装狭缝

Omno753

双出口单色仪,均安装狭缝,手动切换

Omno754

双出口单色仪,均安装狭缝,电动切换

Omno755

出、入口垂直分布光谱仪,垂直出口安装CCD

Omno756

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,手动切换

Omno757

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,电动切换

技术参数:

焦距(Focal Length)

750mm

F/#

F/9.7

杂散光(Stray Light)

5×10-4

小步距(Minimum Step)

0.0023nm

标准配置光栅参数(Standard 3 Gratings)

1200-3001200g/mm,λp=300nm

600-750600g/mm,λp=750nm

300-1250300g/mm,λp=1250nm

光栅名称(Grating)

光栅S68x68x6

光栅有效使用面积(Grating Size)

68mm×68mm

狭缝有效尺寸(Slits Size)

刃口10μm自动保护,宽10μm-3mm可调;高14mm

外形尺寸(Size)

800mm×450mm×204mm

重量(Weight)

32kg

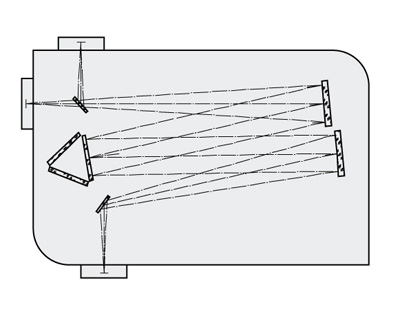

光路图:



控制软件:
