mno300系列三光栅光谱仪

mno300系列三光栅光谱仪


                mno300系列三光栅光谱仪

关键词:光栅光谱仪、光谱仪、三光栅光谱仪、 光纤光谱仪、三光栅扫描单色仪、

高分辨率三光栅扫描单色仪/光谱仪、紫外三光栅光谱仪、近红外三光栅光谱仪、

单色仪、氙灯光源、光电化学工作站、

●非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
●消二次色散设计,有效抑制杂散光
●可根据具体需求灵活配置多块光栅
RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
●入光口可与我公司各种光源配套使用,可配光纤接口
●可连接我公司任意一款单点探测器和其它附件,还可以连接线阵、面阵探测器做摄谱仪使用,其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
●精密蜗轮蜗杆传动,准确度和重复性高,噪声低,使用寿命长
●狭缝设计独特,刃口自动保护,宽度调节对称性,好使用寿命长
●配有充氮气专用口,便于在紫外和近红外有大气吸收谱的波段范围内使用
●选材精细,工艺规范,制作精良,具有良好的性能指标和批量一致性
●光学室和机械传动室严格分开,避免后者产生杂散光及润滑油微量挥发对光学件的污染

  软件增加功能:定时间、定波长输出单色光。

基本参数:



焦距(Focal Length)

300mm

F/#

F/4.8

杂散光(Stray Light)

5×10-4

小步距(Minimum Step)

0.0023nm

光栅名称(Grating Name

光栅S55x55x6

光栅有效使用面积(Grating Size)

55mm×55mm

标准配置光栅参数

(Standard 3 Gratings)

G1200-3001200g/mm,λp=300nm

G600-750600g/mm,λp=750nm

G300-1250300g/mm,λp=1250nm

狭缝有效尺寸(Slits Size)

刃口10μm自动保护,宽10μm-3mm可调,高14mm

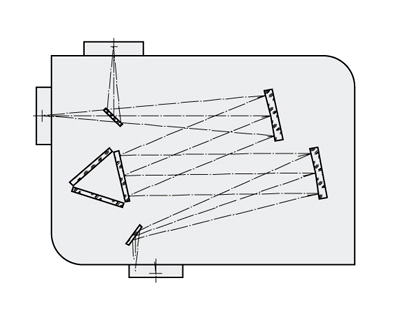

光路图:



光栅与技术指标对照表



光栅型号

线色散(nm/mm)

准确度

nm

重复性

nm

分辨率

nm

理论光谱

范围(nm)

机械光谱

范围(nm)

G2400-250

1.3

0.1

0.05

0.05

185-500

0-550

G1800-250

1.7

0.15

0.08

0.08

185-500

0-730

G1800-500

330-730

G1200-250

2.7

0.2

0.1

0.1

185-500

0-1100

G1200-300

200-600

G1200-500

330-1000

G600-500

5.4

0.4

0.2

0.2

330-1000

0-2200

G600-750

500-1500

G600-1000

660-2000

G600-1250

830-2200

G300-500

10.8

0.8

0.4

0.4

330-1000

0-4400

G300-1250

830-2500

G300-1800

1200-3600

G300-3000

2000-4400

G150-4000

21.6

1.6

0.8

0.8

2600-8000

0-8800

G66-DB

48.6

3.7

1.8

1.8

2500-25000

0-20000

G50-12000

65

5

2.5

2.5

8000-24000

0-26400

型号说明:







Omno301

出、入口垂直分布单色仪,出口安装狭缝

Omno302

出、入口平行分布单色仪,出口安装狭缝

Omno303

双出口单色仪,均安装狭缝,手动切换

Omno304

双出口单色仪,均安装狭缝,电动切换

Omno3051

出、入口垂直分布光谱仪,垂直出口安装CCD

Omno3052

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,手动切换

Omno3053

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,电动切换

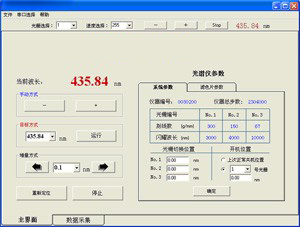

软件说明:

操作系统:WindowsXP/Window2000/Windows98

硬件要求:内存128MB以上,CPU500M以上。

可连接数据采集器和美国斯坦福SR810/SR830/5210/7225等多款锁相放大器进行光谱扫描.

开机自动定位,定位位置用户根据需求设定

多种保存文件格式(.tee/.bmp/.jpg/.xls/.txt)

谱线显示放大、缩小、即时打印

频域、时域双重扫描功能

多光栅切换位置设定和扫描过程的多光栅自动切换

滤光片切换位置设定扫描过程的滤光片自动切换

仪器原始参数备份与恢复功能

控件ocx集成各种功能,方便二次开发,比如labviewVBVC

六档滤光片轮(氙灯光源必选):

滤光片轮为光谱仪系列配套产品,可用于消除多级光谱,与我公司生产的系列

单色仪/光谱仪配套使用,在启用状态可自动归零定位,实现扫描过程中的滤光片

自动更换,在非启用状态可手动控制。



该滤光片轮安装3块长波通滤光片,档为空,不安装任何滤光片,第二到第四档

标准配置滤光片材料分别为ZJB320CB535 HWB850,使用范围185-1800nm

第五和六档为预留滤光片孔,可以安装任何滤光片。

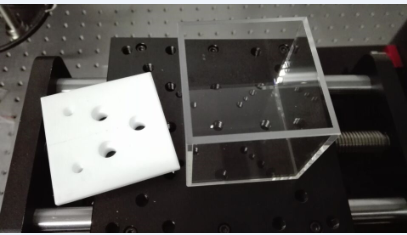

光电化学反应池

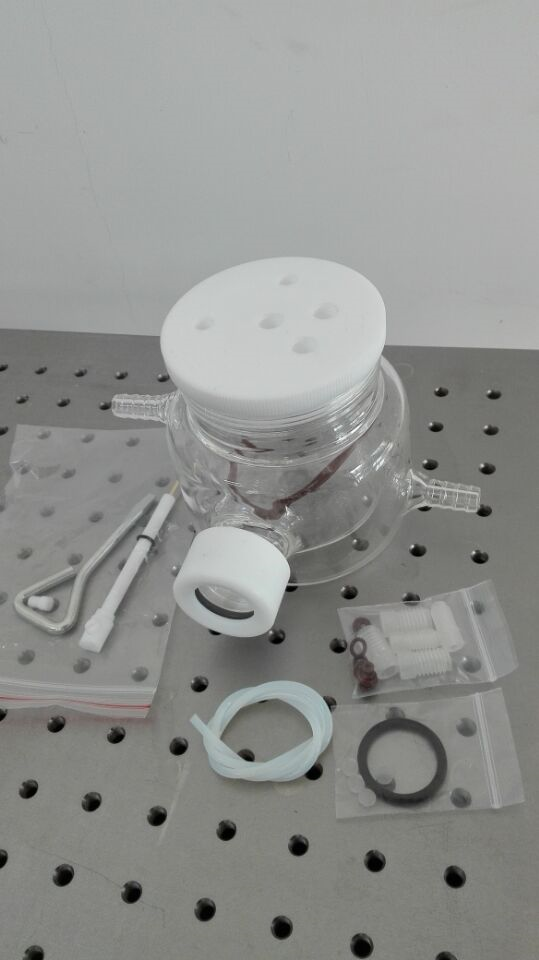

石英光电解池Quartz Photoelectrochemical Cells,品种多样,可定制。

除了在光电化学研究中应用,石英电解池也广泛应用在溶剂体系研究中

(如强碱)。在某些体系中,普通硅硼酸玻璃将被腐蚀。

2.1光电化学池
