探头

探头


 光功率计(光强度计)选型指南





·         光电二管探头这些探头设计用于单色光源或近单色光源的功率测量,因为它们具有波长相关响应。这些探头根据输入光功率和波长输出电流。电流输入到跨阻放大器中,该放大器输出一个正比于输入电流的电压。



·         热功率探头: 这些热电堆探头由在超宽波长范围内光谱响应相对平坦的材料制成,它们适用于宽带光源( 例如LEDSLD的功率测量。热功率探头的输出电压与输入光功率成正比。



·         热释电能量计探头: 我们的热释电探头通过热释电效应产生一个输出电压,适合测量脉冲光源,重复率被探测器的时间常数限制。这些探头输出与输入脉冲能量成正比的峰值电压。

1.1

光电二管功率探头



Detector Type

Sensor Family

Applications

Item #

Wavelength

Energy or Power Range

Detector Type

Aperture

Response Time

探头

标准探头

General Purpose
Power Measurements

S120VC

200 - 1100 nm

50 nW - 50 mW

Si

Ø9.5 mm

<1 µsa

S120C

400 - 1100 nm

50 nW - 50 mW

Ø9.5 mm

S121C

400 - 1100 nm

500 nW - 500 mW

Ø9.5 mm

S122C

700 - 1800 nm

50 nW - 40 mW

Ge

Ø9.5 mm


细长探头

Power Measurements in
Tight Spaces

S130VC

200 - 1100 nm

Dual Range:
5 nW - 5 mW or
50 nW - 50 mW

Si
Slim

Ø9.5 mm

S130C

400 - 1100 nm

Dual Range:
500 pW - 5 mW or
100 µW - 500 mW

Ø9.5 mm

S132C

700 - 1800 nm

Dual Range:
5 nW - 5 mW or
100 µW - 500 mW

Gi Slim

Ø9.5 mm


显微镜探头

Measure Power at the
Sample Plane of a Microscope

S170C

350 - 1100 nm

10 nW - 150 mW

Si
Large Area

18 mm x 18 mm

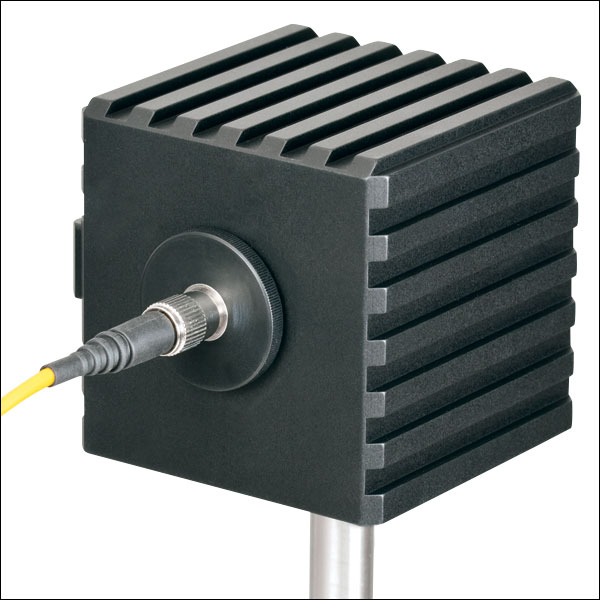

积分球探头

Power Measurements for
High Powers and Divergent Beams

S140C

350 - 1100 nm

1 µW - 500 mW

Si
Integrating

Ø5 mm

S142C

350 - 1100 nm

5 µW - 5 W

Ø12 mm

S144C

800 - 1700 nm

100 nW - 500 mW

InGaAs
Integrating

Ø5 mm

S145C

800 - 1700 nm

1 µW - 3 W

Ø12 mm

S146C

900 - 1650 nm

10 µW - 20 W

Ø12 mm

S148C

1200 - 2500 nm

1 µW - 1 W

Ø5 mm

S180C

2900 - 5500 nm

1 µW - 3 W

MCT (HgCdTe)

Ø7 mm


光纤探头

Fiber Power Measurements and
Field Applications

S150C

350 - 1100 nm

100 pW - 5 mW

Si
Fiber

Ø5 mm

S151C

400 - 1100 nm

1 nW - 20 mW

Ø5 mm

S154C

800 - 1700 nm

100 pW - 3 mW

InGaAs
Fiber

Ø5 mm

S155C

800 - 1700 nm

1 nW - 20 mW





a.     光电二管探头的响应时间。使用这些探头的功率计的实际响应时间受到您的功率计表头的更新频率所限制。

1.2

热功率探头



Detector Type

Sensor Family

Applications

Item #

Wavelength

Energy or Power Range

Detector Type

Aperture

Response Time

热功率探头


宽范围探头

General Broadband
Optical Power Measurements

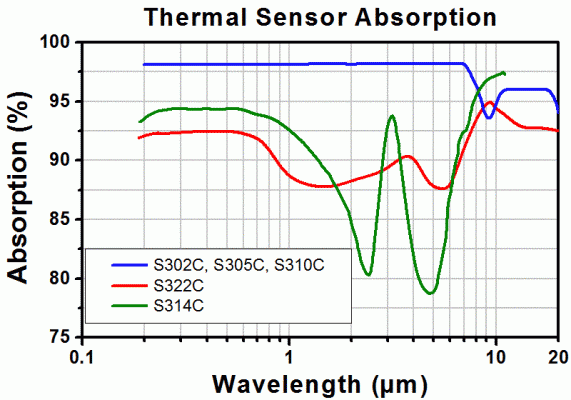

S302C

190 nm - 25.0 µm

100 µW - 2 W

Stabilized Thermal
Absorber

Ø12 mm

3 sb

S310C

190 nm - 25.0 µm

10 mW - 10 W

Thermal Surface
Absorber

Ø20 mm

<1 sb

S314C

190 nm - 11.0 µm

10 mW - 40 W

Ø25 mm

S322C

250 nm - 11.0 µm

100 mW - 200 W

Ø25 mm

1 sb


小型探头

Power Measurements in
Tight Spaces

S305C

190 nm - 25.0 µm

10 mW - 5 W

Ø10 mm

<1 sb


高灵敏度探头

Broadband Optical Power
Measurements Down to 10 µW

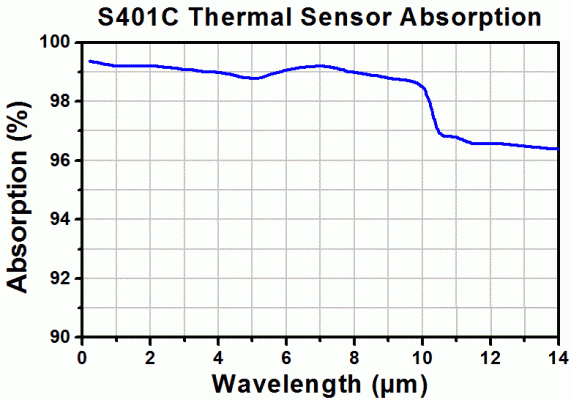

S401C

190 nm - 20.6 µm

10 µW - 1 W (3W)c

Stabilized Thermal
Volume Absorber

Ø10 mm


显微探头

Measure Power at the
Sample Plane of a Microscope

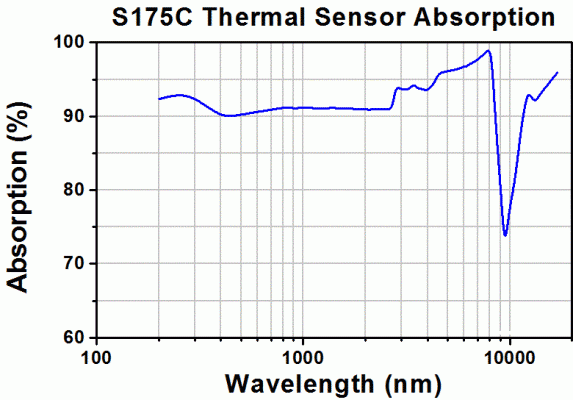

S175C

300 nm - 10.6 µm

100 µW - 2 W

Thermal Volume
Absorber

18 mm x 18 mm

<2 s


激光器热探头

Applications with
High Peak Powers or
YAG or Excimer Lasers

S350C

190 nm - 1.1 µm
and 10.6 µm

10 mW - 40 W

Thermal Surface
Absorber

Ø40 mm

1 sb

S370C

400 nm - 5200 nm

10 mW - 10 W

Thermal Volume Absorber

Ø25 mm

3 sb

S470C

250 nm - 10.6 µm

100 µW - 5 W

Ø15 mm

<2 sb







a.     对于热功率探头,响应时间受探头材料限制。热功率探头和功率计表头设计成在探头的单个时间常数之后就能确定入射功率。因此,相比于其它热功率探头,我们的C系列热功率探头具有相对短的响应时间。
