宽光谱复合光源
当前位置:主页>宽光谱复合光源> R系列 环形光源
 R系列 环形光源

R系列 环形光源


 R系列 环形光源

环形光源由高亮LED阵列特殊设计而成,光源角度以中心垂直线为基准,提供多种不同照射角度选择,适应于检测物体的边缘清晰特征,突出感兴趣的被测物体信息,解决对角照射阴影问题。



主要应用:字符识别检测、条码二维码识别 、外观检测、尺寸测量、PCB基板检测定位、IC半导体检测、显微镜头照明使用

产品特点:安装简单、设计紧凑,角度多样化设计并且可以定制,高密度LED阵列设计、亮度高、均匀性好,可选配漫反射板增加光源均匀性。









命名规则:

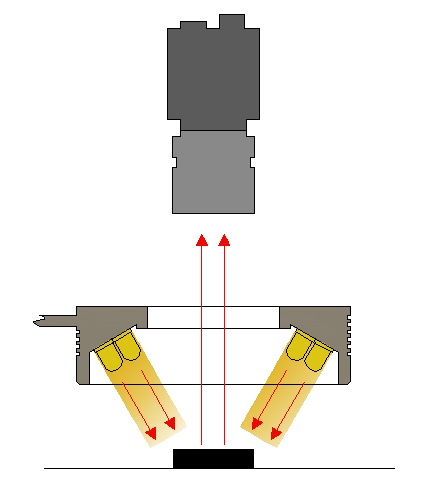

照射示意图:

R          70         30      - W

环形光源 外径大小 发光角度 颜色



(单位:mm,发光角度为与垂直轴线夹角)







产品型号系列类型

型号

功率(蓝/绿/白)

功率(红/红外)

照射角度

外径尺寸





环形光源

R3215-R/G/B/W/IR

24V/1.1W

24V/0.7W

15°

32mm





环形光源

R4225-R/G/B/W/IR

24V/1.5W

24V/1.1W

25°

42mm





环形光源

R50-R/G/B/W/IR

24V/2.4W

24V/1.4W

垂直照射

50mm





环形光源

R6030-R/G/B/W/IR

24V/2.6W

24V/1.6W

30°

60mm





环形光源

R6060-R/G/B/W/IR

24V/2.6W

24V/1.6W

60°

60mm





环形光源

R6090-R/G/B/W/IR

24V/2W

24V/1.2W

90°

60mm





环形光源

R70-R/G/B/W/IR

24V/2.8W

24V/1.8W

垂直照射

70mm





环形光源

R7015-R/G/B/W/IR

24V/3.0W

24V/2.6W

15°

70mm





环形光源

R7030-R/G/B/W/IR

24V/3.0W

24V/2.1W

30°

70mm





环形光源

R7560-R/G/B/W/IR

24V/3.5W

24V/2.4W

60°

75mm





环形光源

R8060-R/G/B/W/IR

24V/3.8W

24V/2.6W

60°

80mm





环形光源

R9015-R/G/B/W/IR

24V/5.0W

24V/3.5W

15°

90mm





环形光源

R9690-R/G/B/W/IR

24V/2.3W

24V/1.5W

水平照射

96mm





环形光源

R10315-R/G/B/W/IR

24V/7.5W

24V/5.8W

15°

103mm





环形光源

R12030-R/G/B/W/IR

24V/7.8W

24V/6.1W

30°

120mm





环形光源

R12060-R/G/B/W/IR

24V/6.4W

24V/5.8W

60°

120mm





环形光源

R12075-R/G/B/W/IR

24V/7.5W

24V/5.1W

75°

120mm





环形光源

R14030-R/G/B/W/IR

24V/8.3W

24V/6.2W

30°

140mm





环形光源

R14090-R/G/B/W/IR

24V/3.2W

24V/2.3W

水平照射

140mm





环形光源

R15060-R/G/B/W/IR

24V/9.4W

24V/7.2W

60°

150mm





环形光源

R18060-R/G/B/W/IR

24V/14W

24V/11W

60°

180mm





环形光源

R18075-R/G/B/W/IR

24V/7.5W

24V/6.0W

75°

180mm





环形光源

R20860-R/G/B/WIR

24V/10.2W

24V/8.5W

60°

208mm
