标准太阳能电池

标准太阳能电池


 一、产品介绍:

标准太阳电池为2cm*2cm 的单晶硅或多晶硅(可依据用户需要定制)光伏电池,经过老化、筛选,选择稳定性好、表面均匀的进行全密封式封装。太阳电池置于方形铝基座的中心,并配有一个抗辐照玻璃保护窗口,窗口的封装采用透明性好,折射系数相近的光敏胶。太阳电池的下面装有Pt100铂电阻温度传感器,在封装前已进行标定。太阳电池和测温传感器均采用四端输出的Kelvin连接接线方式。




型号:NBET-RC22标准太阳能电池



尺寸和外观:

光伏材料:单晶硅/多晶硅/非晶硅

光伏器件尺寸:20mm x 20mm

窗口材料:空间抗辐照盖片

外围材料:阳氧化铝

外围尺寸:70mm x 70mm x 20 mm

温度传感器:100 Ω Pt 电阻

电流电压连接器:BNC插头

温度连接器:LEMO插头



测试条件

光谱:AM1.5

标定温度:25oC

标定辐照度:1000 W/m2

波长范围:400 - 1100 nm

电性能:

标定辐照度:1000 W/m2

操作电流:不超过200 mA

操作温度:10oC - 40oC

转换效率:大于16%

填充因子:大于0.7

短路电流:变化不超过±0.5%

测试参数

标准条件下的标定值CV (A/W/m2 );

标准条件下的短路电流Isc ( mA);

标准条件下的开路电压Voc ( mV);

短路电流的温度系数α(mA·oC-1);

开路电压的温度系数β(mV·oC-1);

电流大值Imax ( mA);

电压大值Vmax ( mV);

功率大值Pmax ( mW);

填充因子FF;

光谱响应度Sr.



证书介绍:

国家计量院校准测试证书包括光谱响应度,量子效率,I-V 特性曲线等。每个电池会有一份测试证书和独立的数据记录。证书记录了测量值及其不确定度,标准电池溯源的基础及各种参数数据,可以作为与ISO相符合的质量证书。

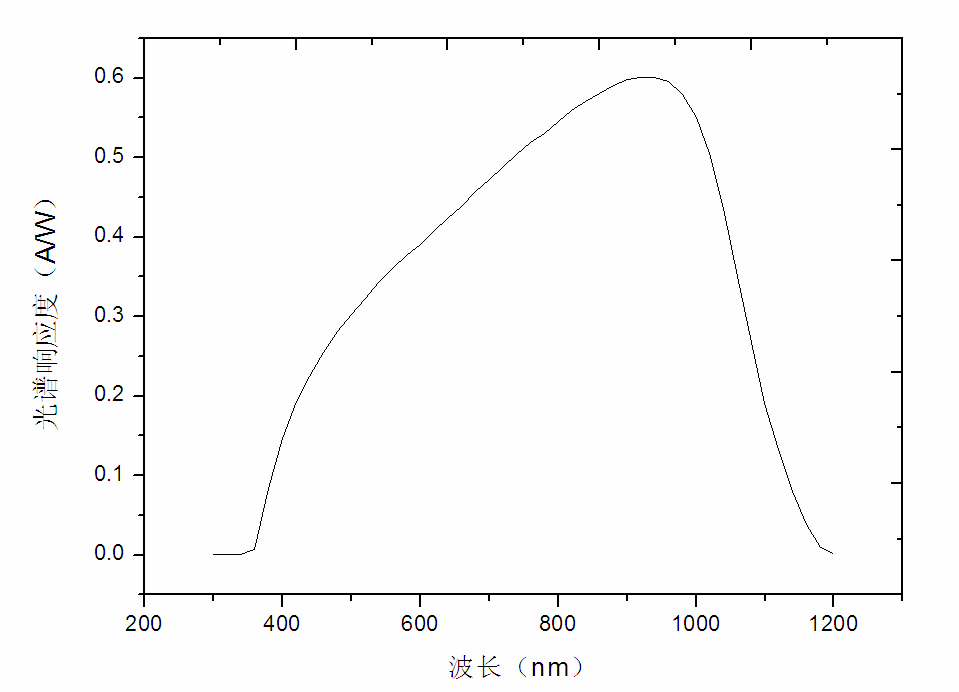

1. 光谱响应度及量子效率

太阳能电池的光谱响应度和量子效率对分析太阳能电池的工艺问题以及研究电池片的性能有重要的参考价值。光谱响应分为光谱响应和相对光谱响应。其定义为:在规定的波长上,太阳电池输出的短路电流与照射到该太阳电池表面的辐照度之比。利用太阳电池光谱响应的测量,可以得出太阳电池的量子效率η(λ),其表达式为:η(λ)=1240×R (λ) /λ。

2. I-V 特性曲线

在标准光照条件下,硅太阳电池的典型输出特征曲线如下图,通过I-V 特性曲线可以计算出许多重要参数,如开路电压(VOC)、短路电流(ISC)、大功率(Pmax)、大功率时的电流(Imax)、大功率时的电压(Vmax)、填充因子(FF)、转换效率(η)等等。

校 准 结 果













波长

(nm)

相对光谱

响应度

波长

(nm)

相对光谱

响应度

波长

(nm)

相对光谱

响应度

300

1.89E-004

620

4.22E-001

940

6.11E-001

320

2.37E-004

640

4.34E-001

960

6.09E-001

340

4.71E-004

660

4.51E-001

980

5.95E-001

360

1.05E-002

680

4.64E-001

1000

5.69E-001

380

1.39E-001

700

4.77E-001

1020

5.27E-001

400

2.20E-001

720

4.93E-001

1040

4.55E-001

420

2.54E-001

740

5.07E-001

1060

3.63E-001

440

2.75E-001

760

5.24E-001

1080

2.73E-001

460

2.94E-001

780

5.34E-001

1100

1.93E-001

480

3.12E-001

800

5.50E-001

1120

1.34E-001

500

3.28E-001

820

5.63E-001

1140

7.88E-002

520

3.45E-001

840

5.74E-001

1160

3.84E-002

540

3.62E-001

860

5.86E-001

1180

8.48E-003

560

3.77E-001

880

5.95E-001

1200

1.57E-003

580

3.92E-001

900

6.04E-001





600

4.04E-001

920

6.10E-001









校 准 结 果

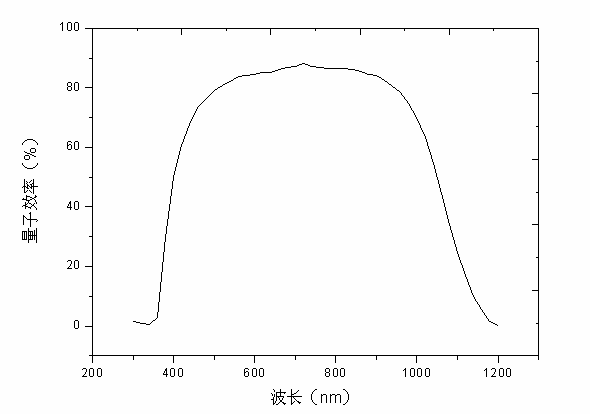

2、太阳电池在300-1200nm波长范围内的量子效率(单位:%)







波长

(nm)

量子效率

(%)

波长

(nm)

量子效率

(%)

波长

(nm)

量子效率

(%)

300

7.80E-02

620

8.43E+01

940

8.06E+01

320

9.20E-02

640

8.41E+01

960

7.86E+01

340

1.72E-01

660

8.47E+01

980

7.53E+01

360

3.60E+00

680

8.46E+01

1000

7.05E+01

380

4.55E+01

700

8.45E+01

1020

6.40E+01

400

6.83E+01

720

8.49E+01

1040

5.43E+01

420

7.51E+01

740

8.50E+01

1060

4.24E+01

440

7.75E+01

760

8.55E+01

1080

3.14E+01

460

7.94E+01

780

8.49E+01

1100

2.18E+01

480

8.06E+01

800

8.52E+01

1120

1.48E+01

500

8.14E+01

820

8.52E+01

1140

8.57E+00

520

8.24E+01

840

8.47E+01

1160

4.11E+00

540

8.30E+01

860

8.44E+01

1180

8.91E-01

560

8.35E+01

880

8.38E+01

1200

1.62E-01

580

8.39E+01

900

8.33E+01





600

8.36E+01

920

8.22E+01













校 准 结 果

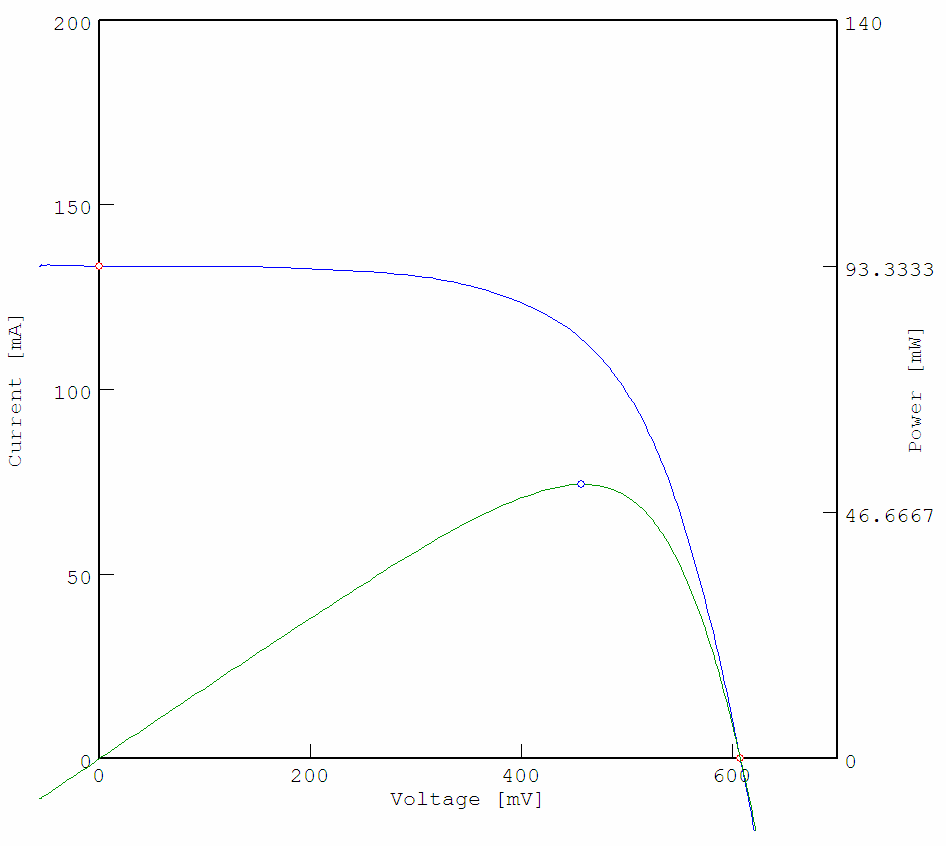

3251000W/m2辐照度条件下,太阳电池的I-V特性曲线。









短路电流

开路电压

填充因子

Isc(mA)

Voc(mV)

F.F.(%)

133.4

607.9

64.1



大功率

大功率

对应电流值

大功率

对应电压值

转换效率

Pmax(mW)

Imax(mA)

Vmax(mV)

η(%)

52.0

113.6

457.5

13.0







校 准 结 果

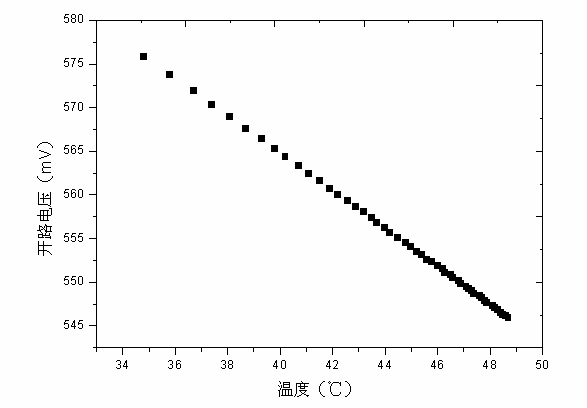

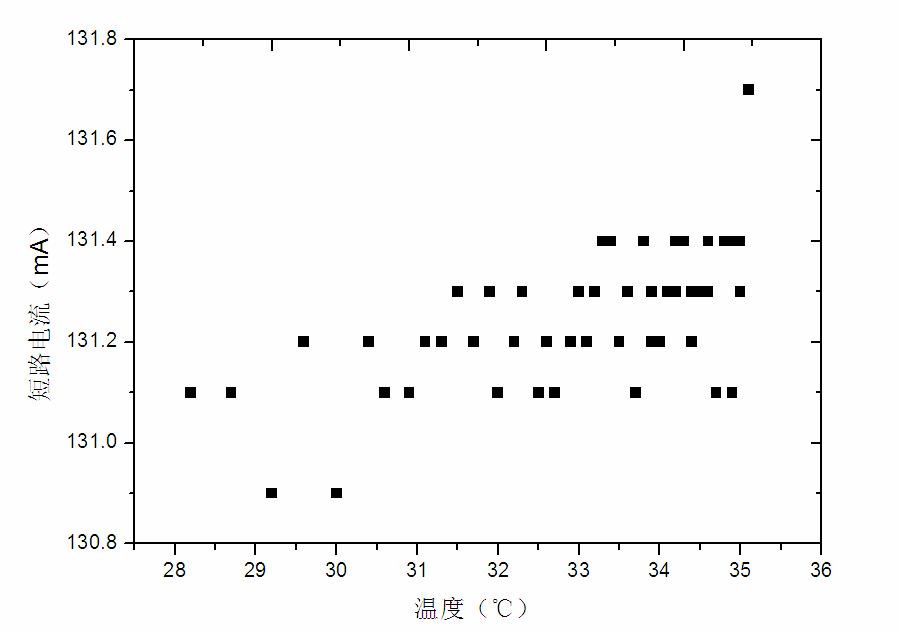

41000W/m辐照度条件下,短路电流Isc及开路电压Voc随温度变化曲线



温度

()

短路

电流(mA)

开路

电压(mV)

温度

()

短路

电流(mA)

开路

电压(mV)

温度

()

短路

电流(mA)

开路

电压(mV)

温度

()

短路

电流(mA)

开路

电压(mV)

28.2

131.1

608.8

32.0

131.1

585.6

33.6

131.3

577.1

34.6

131.4

573.5

28.7

131.1

605.0

32.2

131.2

584.7

33.7

131.1

576.6

34.6

131.3

573.3

29.2

130.9

602.1

32.3

131.3

583.7

33.8

131.4

576.3

34.7

131.1

573.2

29.6

131.2

599.5

32.5

131.1

582.9

33.9

131.2

575.9

34.7

131.1

572.9

30.0

130.9

597.4

32.6

131.2

582.1

33.9

131.3

575.6

34.8

131.4

572.8

30.4

131.2

595.7

32.7

131.1

581.3

34.0

131.2

575.3

34.8

131.4

572.7

30.6

131.1

594.1

32.9

131.2

580.7

34.1

131.3

575.0

34.9

131.4

572.5

30.9

131.1

592.6

33.0

131.3

580.0

34.2

131.3

574.8

34.9

131.1

572.4

31.1

131.2

591.3

33.1

131.2

579.4

34.2

131.4

574.5

35.0

131.4

572.3

31.3

131.2

590.1

33.2

131.3

578.9

34.3

131.4

574.4

35.0

131.3

572.2

31.5

131.3

588.9

33.3

131.4

578.3

34.4

131.2

574.1

35.1

131.7

572.2

31.7

131.2

587.7

33.4

131.4

577.9

34.4

131.3

573.8







31.9

131.3

586.6

33.5

131.2

577.4

34.5

131.3

573.8











短路电流的温度系数α= 0.05mA/    开路电压的温度系数β=-5.28mV/









校 准 结 果





不确定度描述:

1.     光谱响应度:

U=6.9%-3.7% (k=2(230nm-240nm ) , 随波长变化;

U=3.7%-1.8%(k=2(240nm-300nm), 随波长变化;

U=1.8%-1.7%(k=2(300nm-400nm), 随波长变化;

U=1.7%-1.3%(k=2(400nm-450nm), 随波长变化;

U=1.3%-1.2%(k=2(450nm-1000nm), 随波长变化;

U=1.2%-1.7%(k=2(1000nm-1050nm), 随波长变化;

U=1.7%-2.0%(k=2(1050nm-1600nm), 随波长变化.

2. I-V曲线: 短路电流:1.8%k2);开路电压:1.2%k2);大功率:3%k2

(以下空白)



我公司提供校准服务,详情请致电免费咨询电话400-050-3150
