焦距150光谱仪/单色仪

焦距150光谱仪/单色仪


特点:

·非对称水平CTr光路设计,可改善谱线对称性和提高光学分辨率
·
消二次色散设计,有效抑制杂散光
·
可根据具体需求灵活配置光栅
·RS232
接口通过计算机控制光栅转换、滤光片更换和波长扫描,实现全自动宽光谱测试
·
入光口可与我公司各种光源配套使用,可配光纤接口
·
可连接我公司任意一款单点探测器和其它附件,还可以连接线阵、面阵探测器做摄谱仪使用,其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置,可安装CCD
·
精密蜗轮蜗杆传动,准确度和重复性高,噪声低,使用寿命长
·
狭缝设计独特,刃口自动保护,宽度调节对称性,好使用寿命长
·
配有充氮气专用口,便于在紫外和近红外有大气吸收谱的波段范围内使用
·
选材精细,工艺规范,制作精良,具有良好的性能指标和批量一致性
·
光学室和机械传动室严格分开,避免后者产生杂散光及润滑油微量挥发对光学件的污染



技术参数:

焦距(Focal Length)

150mm

F/#

F/4.5

杂散光(Stray Light)

5×10-4

小步距(Minimum Step)

0.0045nm

光栅名称(Grating Name)

光栅S30x30x6

光栅有效使用面积(Grating Size)

30mm×30mm

标准配置光栅 (Standard 2 Gratings)

1200-3001200g/mm,λp=300nm

600-1000600g/mm,λp=1000nm

狭缝有效尺寸(Slits Size)

刃口10μm自动保护,宽10μm-3mm可调,高5mm

外形尺寸(Size)

298mm×200mm×185mm

光路中心高

140mm±5mm可调)

重量(Weight)

10kg





单色仪光栅表:

光栅型号
线色散
(nm/mm)
准确度
nm
重复性
nm
分辨率
nm
理论光谱
范围(nm)
机械光谱
范围(nm)
2400-250
2.7
0.13
0.05
0.2
185-500
0-550
1800-250
3.6
0.17
0.08
0.27
185-500
0-730
1800-500
330-730
1200-250
5.4
0.25
0.1
0.4
185-500
0-1100
1200-300
200-600
1200-500
330-1000
600-300
10.8
0.5
0.2
0.8
200-600
0-2200
600-400
260-800
600-500
300-1000
600-750
500-1500
600-1000
660-2000
600-1250
830-2200
300-500
21.6
1.0
0.4
1.6
330-1000
0-4400
300-1250
830-2500
300-1800
1200-3600
300-3000
2000-4400
150-4000
43.2
2.0
0.8
3.2
2600-8000
0-8800
66-DB
97
4.6
1.8
7.3
2500-25000
0-20000
50-12000
130
6
2.4
9.6
8000-24000
0-26400

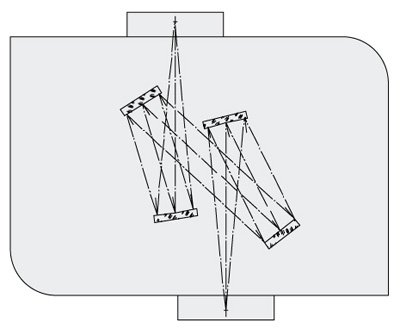

光路图:


 软件控制图:
