焦距300光谱仪/单色仪

焦距300光谱仪/单色仪


·非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
·消二次色散设计,有效抑制杂散光
·可根据具体需求灵活配置多块光栅
·RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
·入光口可与我公司各种光源配套使用,可配光纤接口
·可连接我公司任意一款单点探测器和其它附件,还可以连接线阵、面阵探测器做摄谱仪使用,其中Omno300/Omno500/Omno750系列光谱仪具有两个可选出光口位置
·精密蜗轮蜗杆传动,准确度和重复性高,噪声低,使用寿命长
·狭缝设计独特,刃口自动保护,宽度调节对称性,好使用寿命长
·配有充氮气专用口,便于在紫外和近红外有大气吸收谱的波段范围内使用
·选材精细,工艺规范,制作精良,具有良好的性能指标和批量一致性
·光学室和机械传动室严格分开,避免后者产生杂散光及润滑油微量挥发对光学件的污染

型号说明:





Omno301

出、入口垂直分布单色仪,出口安装狭缝

Omno302

出、入口平行分布单色仪,出口安装狭缝

Omno303

双出口单色仪,均安装狭缝,手动切换

Omno304

双出口单色仪,均安装狭缝,电动切换

Omno305

出、入口垂直分布光谱仪,垂直出口安装CCD

Omno306

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,手动切换

Omno307

双出口光谱仪,垂直出口安装CCD,平行出口安装狭缝,电动切换



基本参数:

焦距(Focal Length)

300mm

F/#

F/4.8

杂散光(Stray Light)

5×10-4

小步距(Minimum Step)

0.0023nm

光栅名称(Grating Name

光栅S55x55x6

光栅有效使用面积(Grating Size)

55mm×55mm

标准配置光栅参数

(Standard 3 Gratings)

1200-3001200g/mm,λp=300nm

600-750600g/mm,λp=750nm

300-1250300g/mm,λp=1250nm

狭缝有效尺寸(Slits Size)

刃口10μm自动保护,宽10μm-3mm可调,高14mm

外形尺寸(Size)

390mm×278mm×204mm

重量(Weight)

16kg



光栅与技术指标对照表

光栅型号

线色散(nm/mm)

准确度

nm

重复性

nm

分辨率

nm

理论光谱

范围(nm)

机械光谱

范围(nm)

2400-250

1.3

0.1

0.05

0.05

185-500

0-550

1800-250

1.7

0.15

0.08

0.08

185-500

0-730

1800-500

330-730

1200-250

2.7

0.2

0.1

0.1

185-500

0-1100

1200-300

200-600

1200-500

330-1000

600-500

5.4

0.4

0.2

0.2

330-1000

0-2200

600-750

500-1500

600-1000

660-2000

600-1250

830-2200

300-500

10.8

0.8

0.4

0.4

330-1000

0-4400

300-1250

830-2500

300-1800

1200-3600

300-3000

2000-4400

150-4000

21.6

1.6

0.8

0.8

2600-8000

0-8800

66-DB

48.6

3.7

1.8

1.8

2500-25000

0-20000

50-12000

65

5

2.5

2.5

8000-24000

0-26400

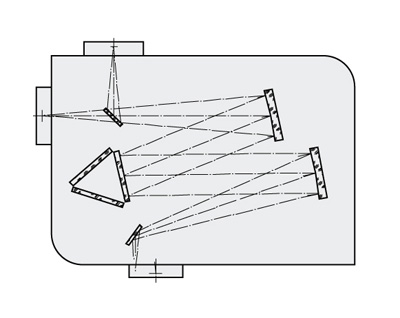

光路图:
















软件控制图:
